실습-07a 축모드 나선 안테나(Axial-mode Helical Antenna)
축모드 나선 안테나는 도선 나선(직경 0.32 파장, 간격 0.25 파장, 권선 수 1-30), 접지판(1 파장), 동축 급전선(50Ω)으로 구성된 안테나이다. 1946년 미국 오하이오주립대학교 J. D. Kraus 교수가 고안하였다. 원편파(전기장 벡터가 1초에 주파수 만큼 회전. 송수신 안테나의 편파를 일치시키기 어려운 경우에 사용)를 방사하며 구현할 수 있는 이득 범위는 6Bic(권선수 1-2)에서부터 20dBic (권선수 25-40)이다. 위성통신(이온층에 의한 전기장 방향 회전 때문에), 2.4/5.8GHz 무인기 통신신호의 지상수신 등에 사용한다.
I. 이론
helix(힐릭스) = 나선, spiral = 와선
1) 구조
- 축모드 나선 안테나의 구성: 급전선, 급전부, 나선
- 급전선: 50Ω 또는 75Ω 동축선
- 급전부: 동축선의 50/75Ω 임피던스를 나선 방사기의 150Ω로 변환하고 나선에 T1 모드를 여기시킴. 접지판(평판, cup/cavity)과 임피던스 정합부로 구성됨.
- 나선: 0.25파장 간격, 권선수 1-20

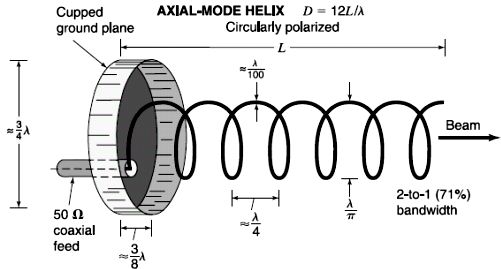

그림: 축모드 나선 안테나 구조[Kraus]
2) 동작원리
ㅇ 축방향 최대 방사원리
- 나선을 따라 전류가 흐르며 주변에 T1 모드 전기장과 자기장이 나선을 따라 전파됨.
- 나선을 따라 진행하는 전자파가 나선을 1회전(둘레 1파장) 진행하는 동안 위상이 지연되어 나선 축 방향으로 최대 방사가 일어나게 됨.
ㅇ 편파 회전원리
- 전류가 나선을 따라 진행하면서 전류의 방향의 회전
- 전류방향의 회전에 따라 방사된 전기자의 방향도 같은 방향으로 회전 → 원편파 방사
- 편파회전 방향: 나선의 회전방향과 동일
ㅇ 나선 상의 전류분포
그림: 나선 안테나 도선. α = 12.5º, N = 8, C = 1λ, d = 1.0mm, f = 3GHz, 종단 테이퍼 각도 θt = 12º,
테이퍼 부분 권선수 2 (Nakako,
"Axial mode helical antennas," IEEE T-AP, 34(9), 1986.)
C 영역(처음 2회전 권선): 자유공간 위상속도로 진행. 급격히 감소
S 영역(3번째 권선 이후): 종단방사 모드. 전류크기 비교적 일정. 위상속도는 종단방향 이득이 최대가 되는 값을 가짐.
3) 특성
ㅇ 설계사례
- 설계 주파수: 2.4GHz, 파장 125mm
- 나선: 직경 D = 46mm(0.368파장), 간격 S = 30mm (0.24파장), 권선수 N = 3-17, 나선직경 d = 2mm
- 나선둘레 C = πD
= 144.5mm = 1.156 파장, 피치각도 α = tan-1(S/C)
= 11.73º
- 접지판과 최하단 나선 중심과 간격 3mm(갭 2mm), 접지판 직경 125mm 두께 1mm
- 임피던스 정합부: 스트립 폭 6mm 두께 0.2mm, 접지판과 간격 시작 1.2mm 끝 3.0mm, 각도범위 90º
- 특성:
N = 17: 이득 16dBic, 빔폭 27º

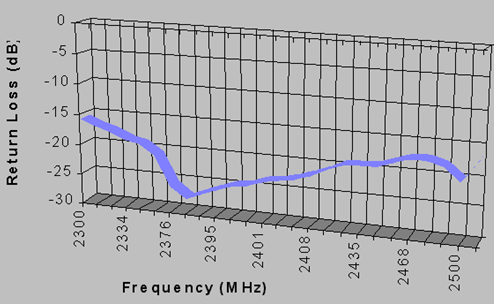

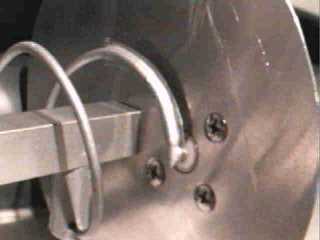

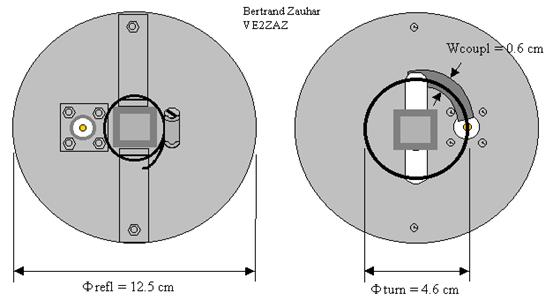

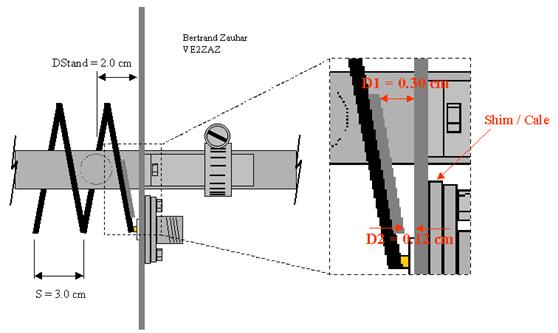

그림: 2.4GHz 나선 안테나 설계 사례[VE2ZAZ]
ㅇ 특성변수
입력 반사계수
이득, 이득패턴: 주편파, 교차편파
빔폭: φ
= 0º, φ = 90º
축비, 축비패턴
전후방비
동작 주파수 대역폭
II. 설계
1) 나선 설계
ㅇ 나선의 함수식
- 나선 상의 좌표: . 시작점
ㅇ 설계공식
(a) (b)
그림: 축모드 나선 안테나의 설계변수. (a) 나선의 변수, (b) 나선을 평면으로 펼친 경우[Kraus]
위 그림 (b)를 직경 D인 원통에 감으면 빗변 L이 나선이 된다. 따라서 pitch angle α는 나선 축에 수직인 평면과 나선의 교점에서 나선이 이 평면과 이루는 각도이다.
D: 나선 원통 직경. 도선 중심 기준
C: 나선 원통의 둘레 길이(원주)
S: 나선 권선 간격. 도선 중심 기준
L: 나선 1회 권선의 펼친 길이
d: 나선 도체 직경
α: 나선 권선각도(pitch angle)
A: 나선 안테나 길이
ㅇ 관계식
A
= NS
ㅇ 설계공식
: 중심주파수에서
: 최적값 범위
A = NS : 안테나 길이 계산하여 이득곡선에 사용
N : 안테나 이득에 의해 결정
대역폭: 헬리컬 안테나는 다음 범위에서 동작
이득:
: Kraus 공식. 실제 이득보다 값 과다
: Emerson(1995) 공식. 비교적 정확
입력 저항:
방사패턴:
축비(AR; axial ratio):
빔폭:
: 3dB 빔폭(반치각)
: 제 1 영점간 각도
도선 직경:
: The wire diameter has no influence on the antenna
characteristics
ㅇ 나선 길이에
따른 이득과 빔폭
- 이득을
증가시키고 빔폭을
감소시키기 위해 나선 권선수 증가

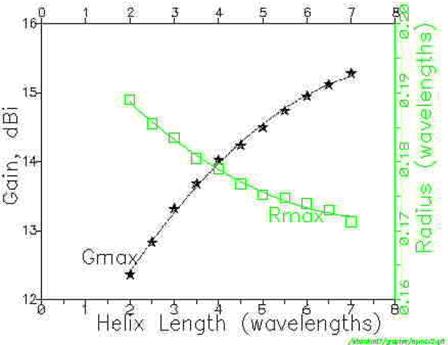

그림: 나선 길이에 따른 최적 나선반경(Rmax = D/2) 및 최적 이득(Gmax) [Emerson(1995, ARRL)]

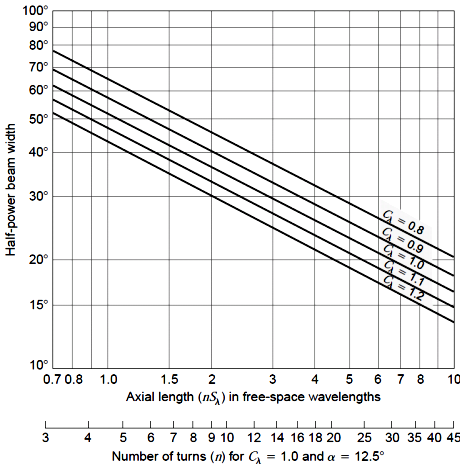

그림: 축모드 나선 안테나의 빔폭. α
= 12.5º[Kraus]
ㅇ 축모드 나선 안테나의 주파수 특성: 이론적 동작주파수 0.75f0 - 1.28f0
(a)
(b)
(c)
(d)

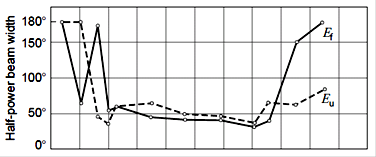

그림: 축모드 나선 안테나의 주파수 특성. α = 14º, N = 6. (a) 방사패턴 특성. 실선 = 수직방향, 점선 = 수평방향. C/λ가 0.73-1.22인 범위에서 특성 양호. (b) 빔폭, (c) 축비, (d) VSWR
ㅇ 온라인 설계 프로그램
-
Design World Online: http://www.designworldonline.com/calculators/helical-antenna-calculator/
- J.
C. Oppens: http://jcoppens.com/ant/helix/calc.en.php
2) 접지판 설계
- 축모드 나선 안테나에서 접지판은 전후방비를 증가시키기 위한 것보다 동축선의 TEM 모드를 나선의 T1 모드로 변환하기 위함.
- 평판, 원통, 원뿔형이 주로 사용됨.
- 무게와 풍압을 줄일 필요가 있을 때 wire mesh 접지판 사용
- 최적 치수[Djordjevic]
평판형: 직경 1.5λ
원통형: 직경 1λ, 높이 0.25λ
원뿔형: 아래 직경 0.75λ, 윗 직경 2.5λ, 높이 0.5λ

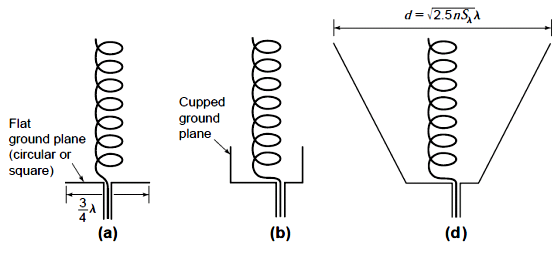

그림: 축모드 나선 안테나의 접지판. (a) 평판형, (b) 원통형, (c) 원뿔형[Kraus]
ㅇ 설계 사례[Djordjevic]
- 주파수 1.7GHz (파장 176.5mm)
- Helix: A = 684mm = 3.88λ, D = 56mm (0.317λ), α =
13.5º, d = 0.6mm
(0.0034λ)
→ C = πD = 175.9mm (0.997λ), S = C tanα = 42.2mm(0.239λ), N = A/S = 16.2
- 접지판: 무한 접지판, 사각 접지판(1.5λ×1.5λ),
원통 접지판(직경 1λ, 높이 0.25λ, 원뿔 접지판(아래 직경 0.75λ, 윗 직경 2.5λ, 높이 0.5λ)
- 나선 안테나 정상 동작 주파수 범위: 1.7/1.33 = 1.28GHz, 1.7/0.78 = 2.18GHz

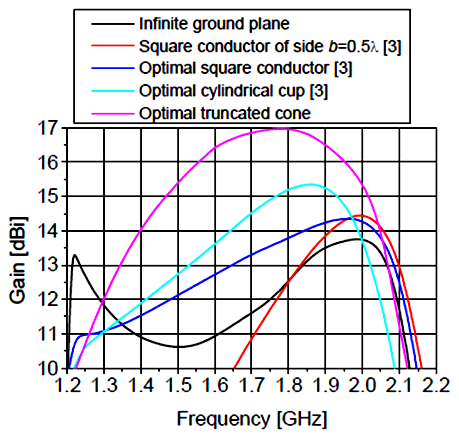

그림: 접지판 종류에 따른 나선 안테나 이득[Djordjevic(2007)]
3) 임피던스 정합
- 나선 안테나의 임피던스는 중심주파수에서 150Ω이므로 50Ω 동축선의 임피던스로 변환 필요
- 방법:
Tapered strip
Tape helix
Parallel strip
Wire gap
(a)
(b)
(c)
(d)
그림: 나선 안테나 임피던스 정합 구조. (a) Tapered strip, (b) Tape helix, (c)
Parallel strip, (d) Wire gap[Source: Internet]
4) 나선 플라스틱 지지대 영향
- 동작 주파수가 아래로 이동
5) 테이퍼 나선
- 축비 특성 향상
- 종류: 종단 테이퍼, 전체 테이퍼
그림: 테이퍼 나선 안테나
III. 축 모드 나선 안테나 사례
(a)
(b)

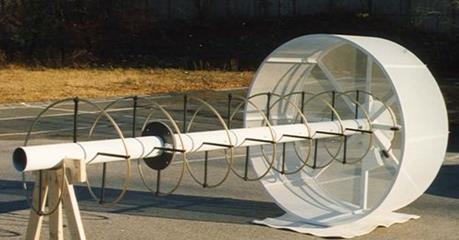

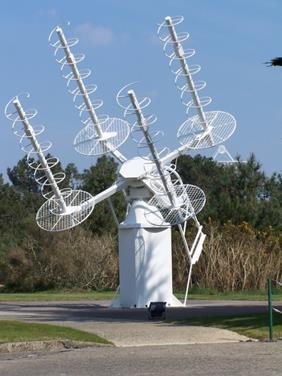

그림: 축모드 나선 안테나. (a) 위성통신용, (b) 위성추적용

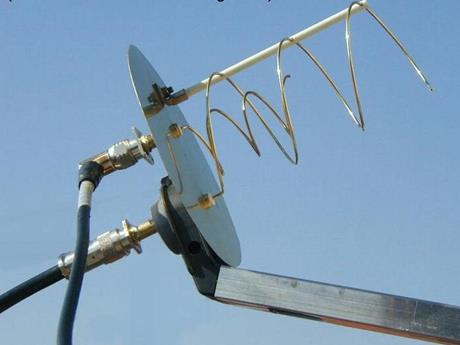

그림: Dual L/S-band helical antenna [DJ1KM]

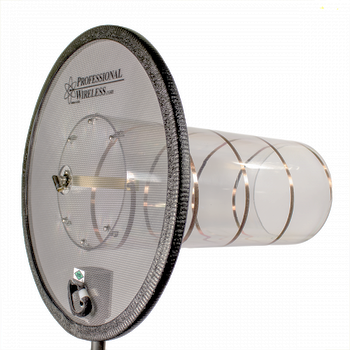

그림: 통신용 나선 안테나[Seavey Engineering]
그림: 무선 마이크로폰 수신용 나선 안테나. 460-900MHz[Shure S8089]

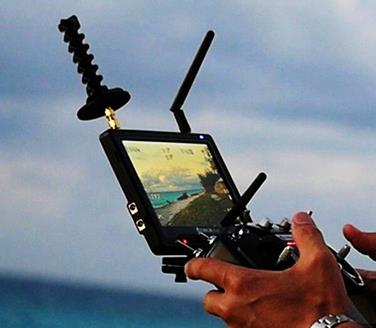

그림: 무인기 통신 신호수신용 나선 안테나[Rotor Drone Magazine]

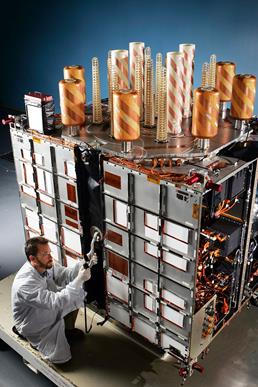

그림: GPS 위성 탑재 나선 안테나[NASA]
그림: US DoD, Block IIR
GPS satellite vehicle
IV. 연습문제
1. 2.4GHz를 중심주파수로 하는 이득 12dBic의 축모드 나선 안테나를 설계(이론적)하라. 직경 1.5파장 평면 원형 접지판을 사용하라. 시뮬레이션하지 않음. (참곰: 나선의 를 결정하는 것임.)
V. 실습
I 장의 설계 사례를 실습한다. N =
4 (17 권선으로 하면 해석시간이 많이 걸림.)
1. 형상 생성: 형상 3D 모습 제시
2. 반사계수 계산: 접지판과 나선 종단 사이에 discrete port 인가, 내부 임피던스 120Ω으로 설정
1.5-3.5GHz, -30dB to 0dB
3. 이득패턴 계산: 2.4GHz, phi = 0,
theta = 변화, Cartesian, -180º to 180º
a) G(RHCP): -35dB
to 15dB
b) G(LHCP): -45dB
to 5dB
c) Axial ratio: 0dB to 20dB
