정보통신실험

03주 - 소신호 증폭기

부록 B: 트랜지스터 증폭기 Overview

1. 트랜지스트 증폭기 (Reference for Self-study)

1) 트랜지터 증폭기 종류

ㅇ BJT, MOSFET

- BJT (bipolar junction transistor)

- MOSFET (metal oxide semiconductor field effect transistor)

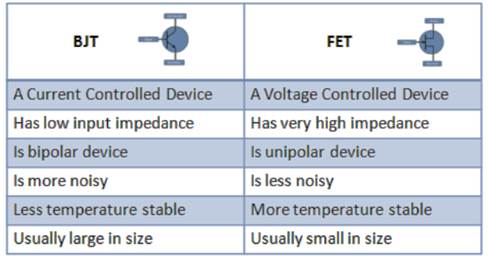

ㅇ BJT vs FET 특성 비교

2) 증폭기 모델

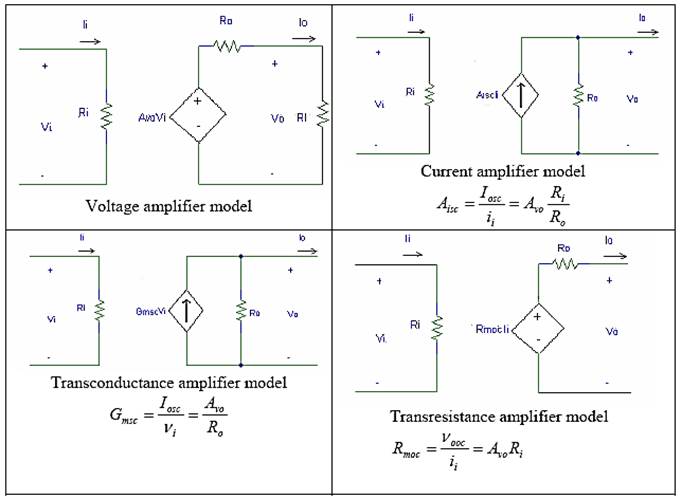

ㅇ 전압증폭기, 전류증폭기, 컨덕턴스 전이증폭기, 저항 전이증폭기

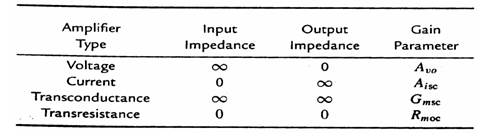

ㅇ 증폭기 종류에 따른 입력 임피던스, 출력 임피던스, 이득변수 (이상적인 경우)

2. BJT 증폭기 Configurations

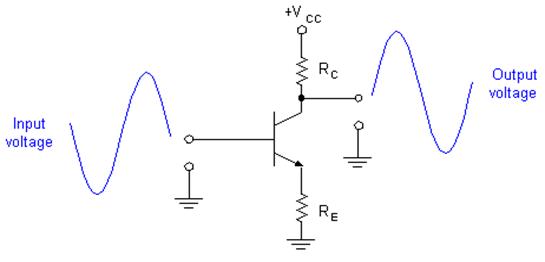

ㅇ CE (common emitter) 증폭기

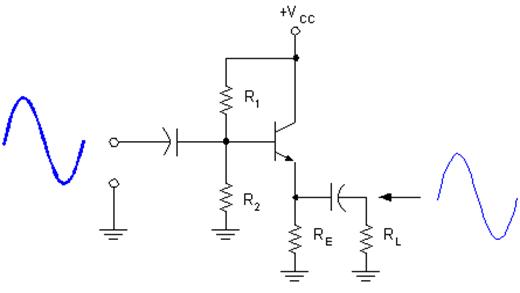

ㅇ CC (common collector) 증폭기 = Emitter follower

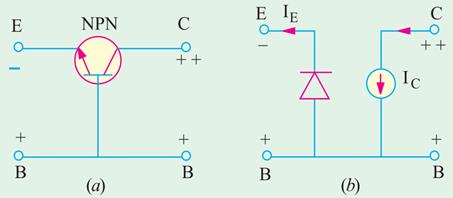

ㅇ CB (common base) 증폭기

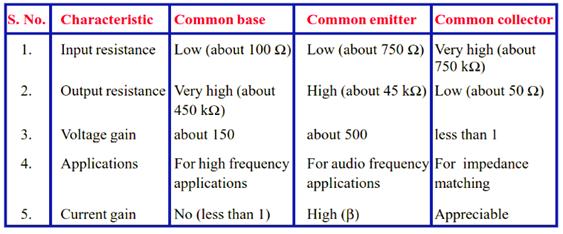

ㅇ CE, CB, CC 증폭기 특성비교

3. 트랜지스터 등가회로

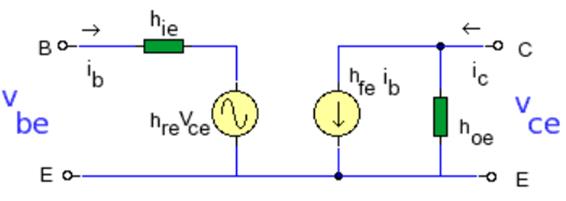

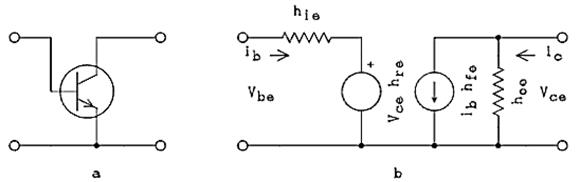

ㅇ Pi 등가회로

hie : input impedance

hre : reverse voltage ratio

hfe : forward current transfer ratio

hoe: output admittance

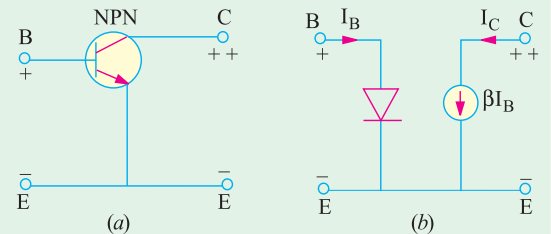

ㅇ 단순화된 등가회로: hreVce << 1, hoe >> 1

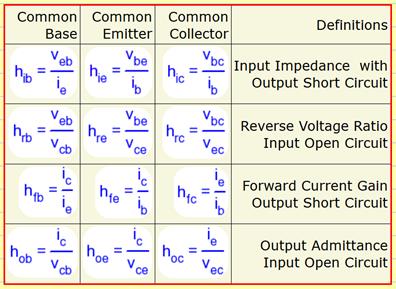

ㅇ 증폭기 구성에 따른 BJT 증폭기 등가회로 패러미터

- 트랜지스터 패러미터에 영향을 주는 변수: 온도, 컬렉터 전압, 컬렉터-이미터 전압

4. 증폭기 주파수 특성

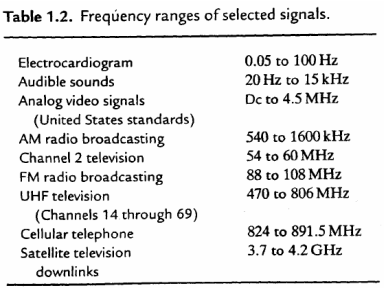

ㅇ 용도/신호종류별 주파수 대역

ㅇ BJT의 주파수 특성

자료원:

http://www.emagtech.com/wiki/index.php/Basic_Tutorial_Lesson_7:_Analyzing_the_Frequency_Response_of_Multistage_BJT_Amplifiers

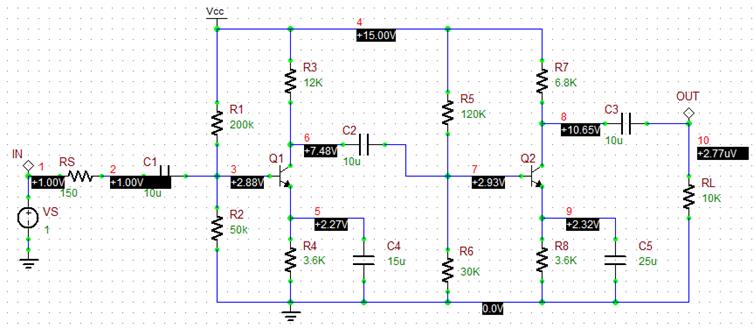

ㅇ 단 사이의 궤환 (feedback)이 없는 2단 증폭기

- 주파수 대역이 넓지 않음.

Vcc = 15 V, Vs: 1 mV peak, phase 0°, Q1 & Q2 = Q2N2222 NPN BJT\

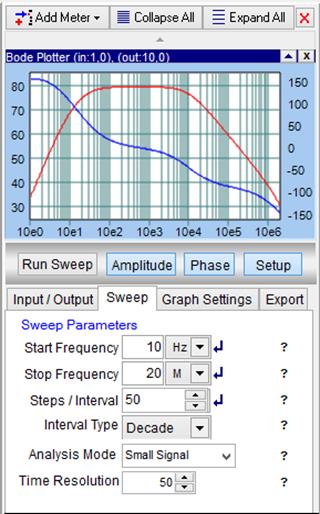

- 2단 증폭기 주파수 특성

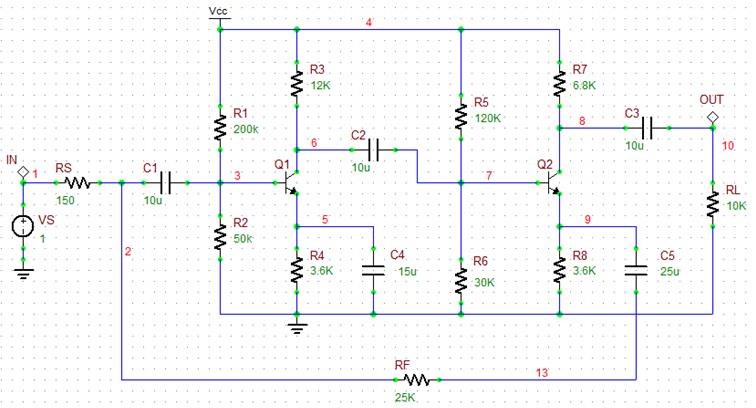

ㅇ 단 사이의 부성궤환을 적용하여 주파수 대역폭 확장

- Use a negative feedback to extend the frequency response of the amplifier.

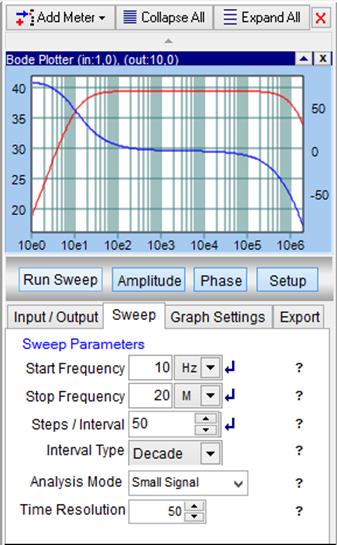

- 단 사이의 부성궤환이 있는 2단 증폭기의 주파수 특성
